Sedlový systém do plochých striech EFR

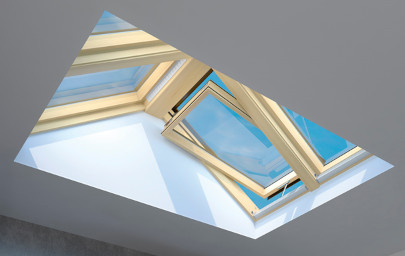

Systém EFR umožňuje montáž zostavy strešných okien do plochej strechy. Sedlová, drevená konštrukcia spolu s kompletnou sadou oplechovania skracuje na minimum dobu potrebnú pre vytvorenie efektívneho a estetického riešenia, ktoré účinne presvetlí miestnosti pod plochou strechou.

Sedlový systém do plochých striech zaručuje dobré termoizolačné vlastnosti a univerzálnosť riešenia. Konštrukcia umožňuje inštaláciu štandardných strešných okien, ako drevených, tak i plastových. Vzhľadom na umiestnenie okien mimo priamy dosah používateľa sa odporúča použitie elektricky ovládaných okien Z-Wave. K oknám je možné použiť vnútorné aj vonkajšie tieniace doplnky.


Rozsah montáže pre strechy so sklonom od 0 ° do 15 °.

Sedlový systém do plochých střech



Konštrukcia systému

Sedlový systém EFR pozostáva zo základne vyrobenej z OSB dosiek s hrúbkou 12 mm, zateplených 10mm EPS doskami. Steny základne sú zvnútra obložené OSB doskou, ku ktorej je možné pripevniť ostenia. Vzdialenosť medzi susediacimi oknami je 40 mm. Tesniace lemovanie je vyrobené z hliníkového plechu hrúbky 0,6 mm, lakovaného na farbu RAL 7022.

Diely systému:

1 — bočné diely základne
2 — čelné diely základne
3 — spojovací nosník
4 — pomocné krokvy
5 — krycia lišta
6 — horný diel lemovania
7 — stredové žliabky spájajúce okná
8 — bočné diely lemovania
9 — spodné diely lemovania

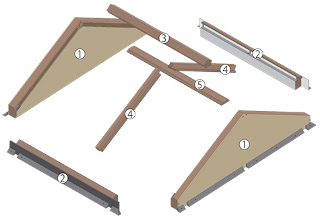

Konstrukce sedlového systému do plochých střech

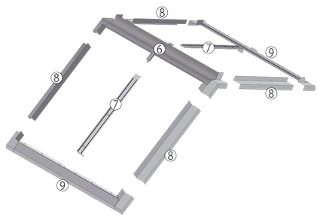

Konstrukce lemování sedlového systému do plochých střech
